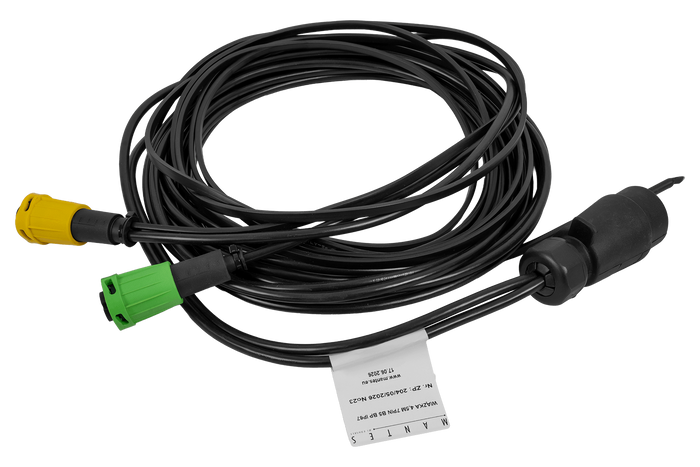

Električna inštalacija MANTES, kabelski snop za prikolico za čoln 4,4 m, 7-pinski vtič, 2x5-pinska bajoneta

Električna inštalacija MANTES, kabelski snop za prikolico za čoln 4,4 m, 7-pinski vtič, 2x5-pinska bajoneta

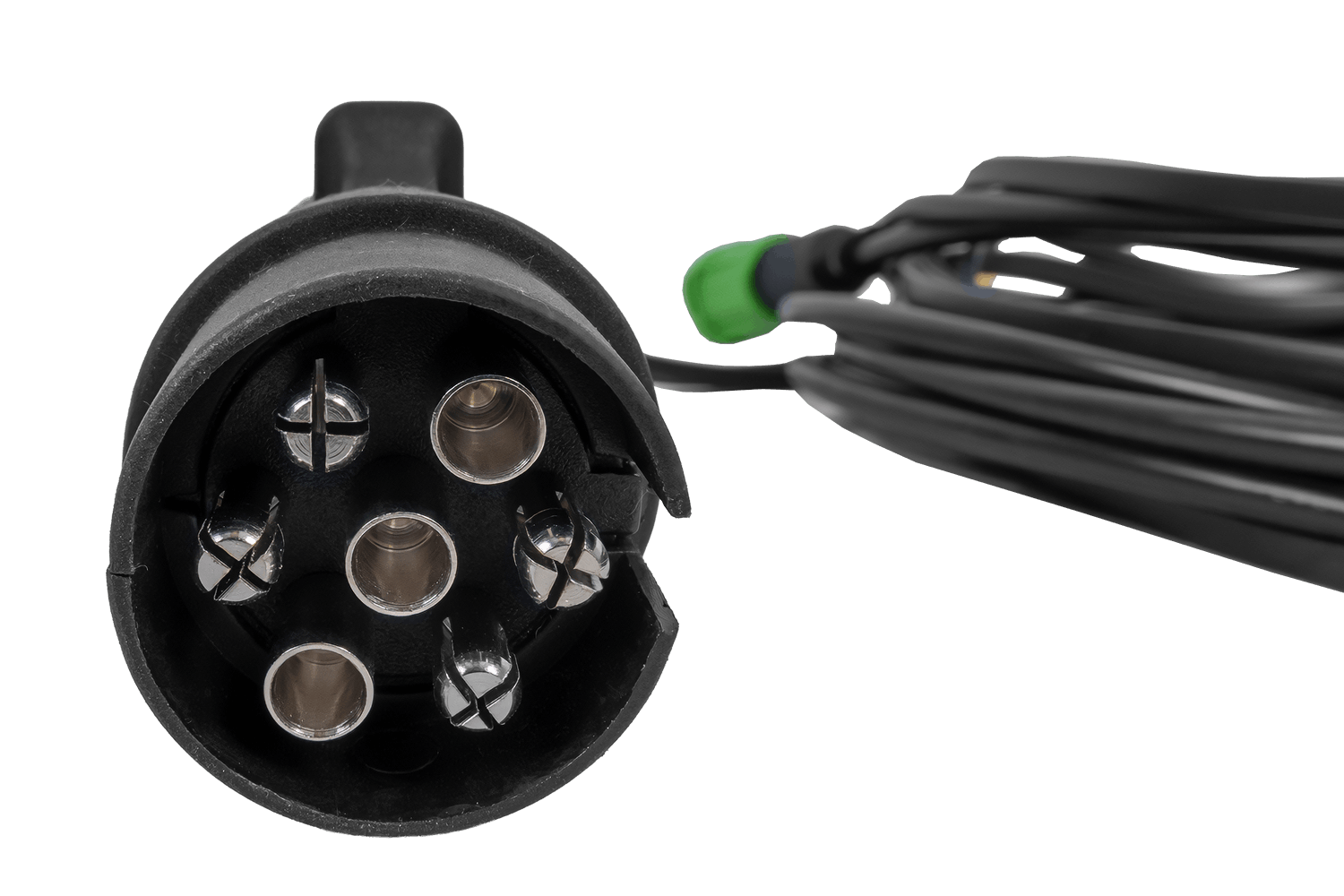

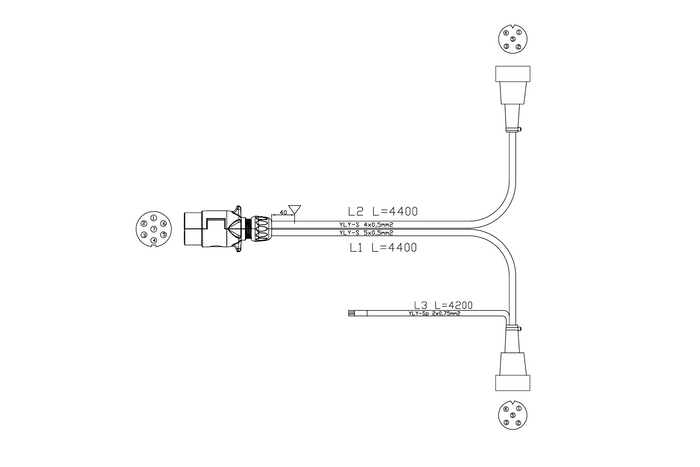

Električni sistem MANTES je praktična in zanesljiva rešitev za avtomobilske prikolice. 4,4-metrski glavni kabel s prečnim prerezom 0,5 mm² je opremljen s standardnim 7-pinskim vtičem , kar zagotavlja univerzalno združljivost z večino vozil.

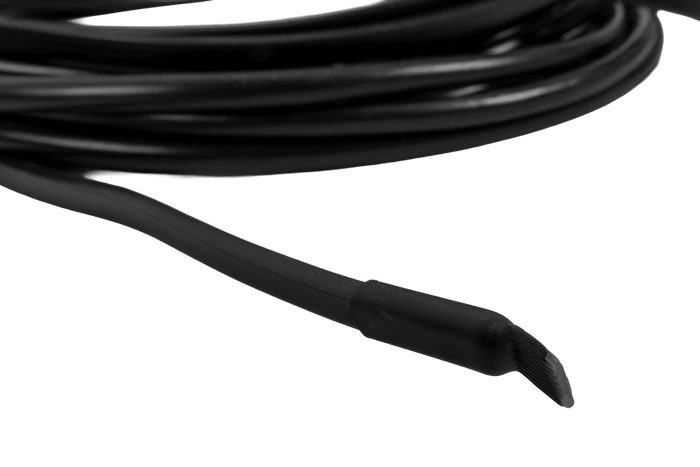

Instalacija ima integriran 4,2-metrski kabel za priključitev pozicijskih luči , ki učinkovito označujejo dimenzije vozila tako podnevi kot ponoči, kar izboljša varnost med manevriranjem in vožnjo v težkih razmerah.

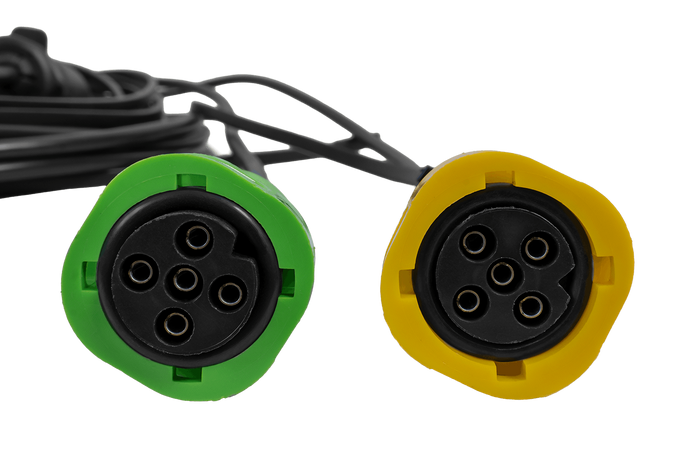

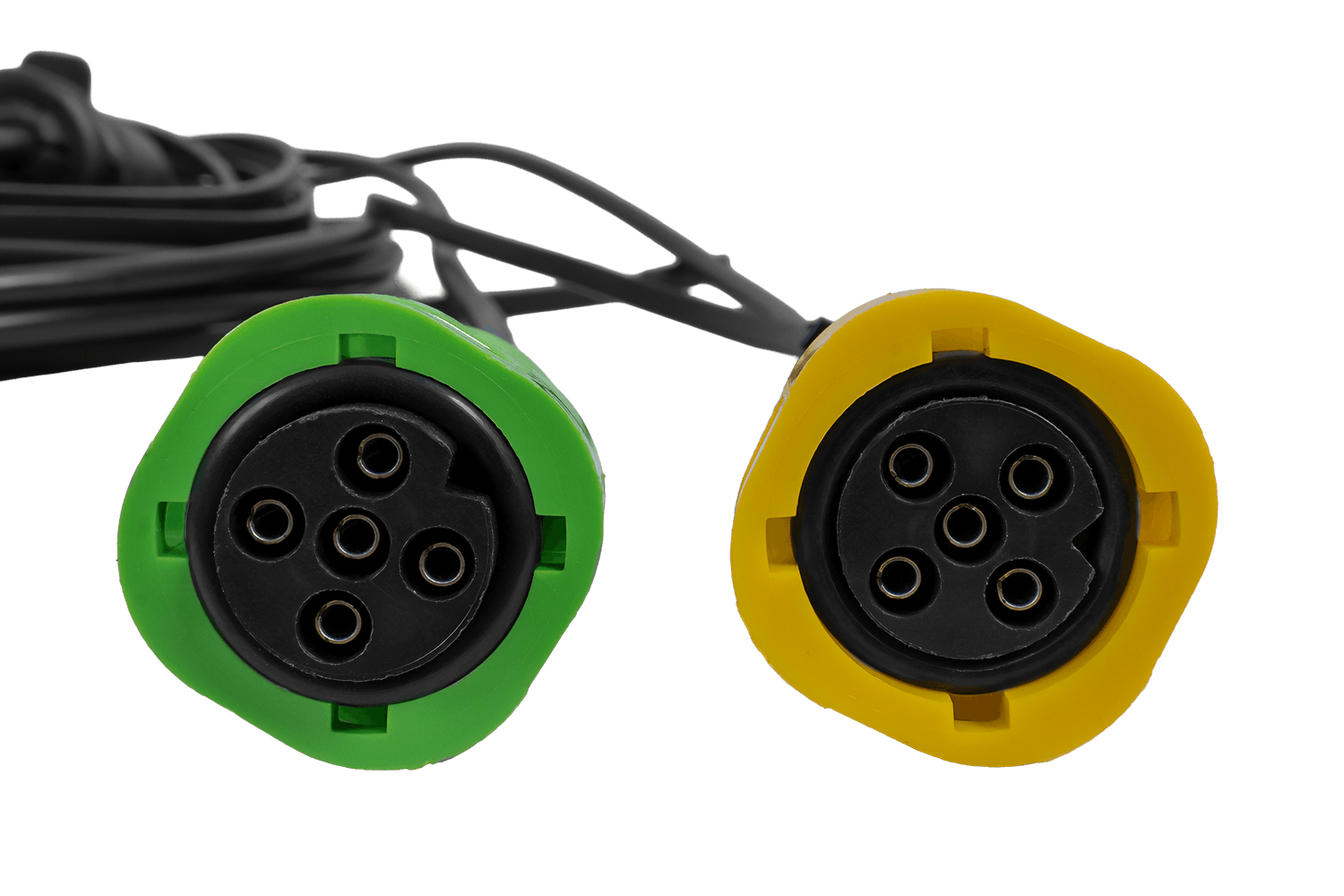

Kabelski snop je opremljen z dvema vodoodpornima 5-pinskima bajonetnima konektorjema za priključitev zadnjih luči. Bajonetni sistem zagotavlja hitro in varno namestitev ter odpravlja tveganje nenamernega odklopa med vožnjo. Zasnova konektorja zagotavlja vodoodporno povezavo in ščiti kontakte pred korozijo, kar zagotavlja dolgoročno in nemoteno delovanje celotnega sistema osvetlitve prikolice.

Razred tesnosti

Bajonetni priključki s stopnjo tesnjenja IP67 zagotavljajo visoko zaščito električne povezave pred prahom, vlago in vodo . Ob pravilni namestitvi je priključek odporen na dež, pljuske, blato, luže in kratkotrajno potopitev, kar je ključnega pomena za sisteme osvetlitve priklopnikov in ploščadi. Ta zaščita zmanjšuje tveganje za korozijo kontaktov, kratke stike in okvare luči med vožnjo v zahtevnih vremenskih razmerah.

Podprte funkcije osvetlitve

pozicijska luč

smerokaz

zavorna luč

meglenka

luč za označevanje

luč za registrsko tablico

Žaromet podpira funkcije osvetlitve: levo/desno pozicijsko luč , ki zagotavlja vidljivost vozila med vožnjo ponoči; levi/desni smernik , ki omogoča označevanje namere zavijanja; zavorno luč , ki signalizira zaviranje; levo meglenko , ki povečuje varnost v težkih vremenskih razmerah, kot so megla ali močne padavine; levo/desno pozicijsko luč , ki poudarja zunanje obrise vozila in izboljšuje njegovo vidljivost na cesti, zlasti ponoči in v slabih svetlobnih pogojih; in luč registrske tablice , ki zagotavlja vidnost registrske številke vozila ponoči .

Kabelski snopi so bistveni za zagotavljanje pravilnega delovanja razsvetljave v avtomobilskih prikolicah, kmetijskih prikolicah in avtodomih. Njihova glavna funkcija je prenos električnih signalov do pozicijskih luči, zavornih luči, smernikov in meglenk, kar znatno izboljša vidljivost in varnost v cestnem prometu . Uporaba visokokakovostnih kabelskih snopov pomaga preprečiti težave s prenapetostjo in okvarami razsvetljave, kar je ključnega pomena tako za voznika kot za druge udeležence v prometu. Zahvaljujoč ustrezni dolžini kabla in univerzalnim konektorjem je namestitev hitra in enostavna, robustna izolacija pa zagotavlja odpornost na vremenske razmere, vibracije in mehanske poškodbe .

Pomen barv žic v 7-pinskem vtiču

• (1) rumena - levi smernik
• (2) modra - leva meglenka
• (3) bela - masa
• (4) zelena - desni smernik
• (5) rjava desna stranska luč
• (6) rdeča - zavorna luč
• (7) črna - leva pozicijska luč
